部署架构描述了软件如何部署到一个物理环境，这个物理环境可能是一台主机，也可能是机房，也可能是运营商提供的云计算服务。物理环境境涉及到网络、主机，包括CPU和内存参数等，基础软件服务，如数据库，Reids等。

部署架构同其他技术架构一样，同样是质量驱动架构，重点的质量属性是高可用，可伸缩性，以及安全特性。

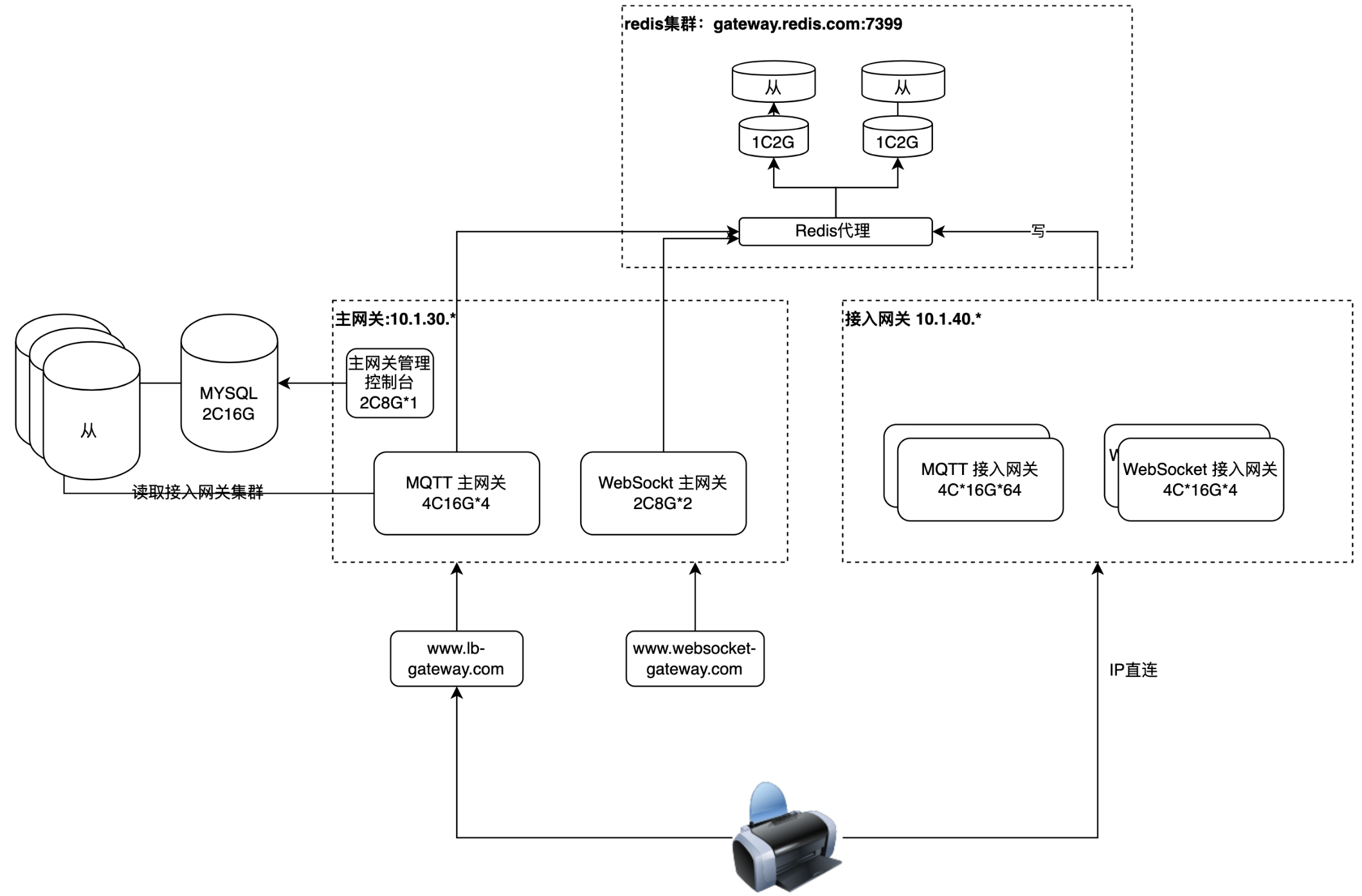

下图描述了一个小型的生产环境物联网的部署架构，图中4C16G,代表了4核CPU和16G内存。4C16G*2 表示有两台服务器。 可以看部署架构分为5部分,

• Redis 集群，使用了代理模式，Redis包含了2个分片，每个分片带有一个从分片。每个分片大小为2G，CPU为1个。采用分片，使得Redis具备可伸缩性。使用主从，使得Redis具备高可用性。
• 数据库使用了MySQL，采用主从架构。主数据库用于管理系统保存网关配置和保存网关集群的运行状况， 从库用于主网关读取配置和网关集群的运行状况。主从库配置是2C16G。并配置了3个从库。
• 主网关管理控制台:包含了1台配置较低的2C服务器用于主网关的配置管理，因为配置管理系统是个内部管理系统，没有高可用要求，所以只配置一个服务。
• 主网关负责告诉设备应该连接哪个网关节点，图中包含支持MQTT协议和WebScoket协议，各配置了4个节点和2个节点。外部设备短连接方式通过LoadBalancer服务询问主网关其设备的接入网关地址。
• 接入网关负责设备的实际接入，图中，配置了64个MQTT节点，每个节点是4C16G。，以及4个4C*16G 的WebSocket网关。随着设备量增加，可以添加部署的接入网关并在主网关管理服务配置集群，以实现伸缩性，高可用和高性能
• Load Balancer，设备通过负载均衡器访问主网关，获得接入网关的实际链接地址。 Load Balancer是云厂商提供的代理服务器。保证了主网关的可高可用。

此部署架构每一部分都保证了高可用并具备伸缩性。当物联网系统自身不断优化（质量优化或者降本增效）以及遇到的问题时候需要参考此此架构，比如

• 此系统部署在国内阿里云，是否能同样部署在华为，腾讯云上，或者能否部署在国外亚马逊云上？解决：需要研究相应的云厂商对Redis，主从数据库，以及LoadBalance的支持情况和价格。同时，需要排查是否使用了阿里云产品的特定功能，比如定制化的Linux和JVM。
• 如果接入网关使用的某一个IP被运营商误封，如何解决？解决: 需要在网关管理控制台系统对此网关进行下线操作，立即部署一个新的接入网关，并在控制台配置即可
• 主网关是否只需要一个从库即可，网关集群配置并不经常更新。解决：是的，网管集群配置信息可以一次性缓存到主网关应用里，并定时刷新。
• 如果Redis集群暂时不可用，比如升配过程中，网关系统是否正常。解决：此时的Redis集群规模很小，升配过程很快完成。当Redis暂时不可用时候，网关运行状态的的旧数据可以使用。但需要保证网关系统能在Redis不可用时候，记录报错但不业务正常使用，且Redis恢复正常后网关和主网关能自动重连
• 网络极端情况考虑：如果机房网络出现问题，设备全部下线，网络恢复后，全部设备是否能在数分钟内上线。上线过程中，会发生什么情况。关于这一点，可以参考软件架构对网关的改造。
• 数据库极端情况考虑：如果数据库较长时间不可用，理论上主网关仍然能使用本地缓存数据进行地址分配。同样，极端情Redis长时间不可用，主网关拿不到最新的网关运行数据，导致分配出现不均衡情况

同其他技术架构一样，很难在一个架构图中展示部署架构所有信息，这时候可以提供高层部署架构图，然后再分解成各个部署图或者用专门文档说明。比如上图仅仅是物联网系统中网关部分的的部署架构图，大多数部署架构都强调安全特性，这需要与运维人员一起从安全视角描述部署架构，架构图包含网络隔离和数据传输加密的信息。
